హై ప్రెజర్ రిగ్‌తో జెట్ గ్రౌటింగ్ నాణ్యతను ఎలా నియంత్రించాలి?

హై ప్రెజర్ రిగ్‌తో జెట్ గ్రౌటింగ్ నాణ్యతను ఎలా నియంత్రించాలి?

జెట్ గ్రౌటింగ్‌లో నాణ్యత నియంత్రణ చాలా ముఖ్యమైనది, ఎందుకంటే ప్రక్రియలో రహస్య భూగర్భ పని ఉంటుంది, ఇక్కడ లోపాలు నిర్మాణ సమగ్రత, నీటి బిగుతు లేదా దీర్ఘకాలిక మన్నికను రాజీ చేస్తాయి. అధిక పీడనంజెట్ గ్రౌటింగ్ రిగ్‌లు, అత్యంత ప్రభావవంతంగా ఉన్నప్పటికీ, స్థిరమైన ఫలితాలను నిర్ధారించడానికి ఖచ్చితమైన పర్యవేక్షణ అవసరం. ఈ కథనం EN 12716 మరియు ASTM D6001 వంటి అంతర్జాతీయ ప్రమాణాలతో సమలేఖనం చేయబడిన ప్రణాళిక, అమలు, పర్యవేక్షణ మరియు ధృవీకరణ దశలను కవర్ చేసే సమగ్ర నాణ్యత నియంత్రణ ఫ్రేమ్‌వర్క్‌ను వివరిస్తుంది.

1. ప్రీ-కన్‌స్ట్రక్షన్ ప్లానింగ్ మరియు ట్రయల్స్

సాయిల్ ఇన్వెస్టిగేషన్: నేల వైవిధ్యం, భూగర్భ జలాలు మరియు అడ్డంకులను వర్గీకరించడానికి వివరణాత్మక జియోటెక్నికల్ సర్వేలను నిర్వహించండి.

పరీక్షా కార్యక్రమం: వివిధ నేల పొరల కోసం సరైన జెట్టింగ్ పారామితులను (పీడనం, ప్రవాహం, భ్రమణం/ఉపసంహరణ వేగం) ఏర్పాటు చేయడానికి ఫీల్డ్ ట్రయల్స్ చేయండి.

గ్రౌట్ మిక్స్ డిజైన్: బలం, పారగమ్యత మరియు పని సామర్థ్యం కోసం ప్రయోగశాల-పరీక్ష గ్రౌట్ నిష్పత్తులు. నిర్దిష్ట పరిస్థితులకు అవసరమైతే సంకలితాలను ఉపయోగించండి.

2. నిర్మాణ సమయంలో నిజ-సమయ పర్యవేక్షణ

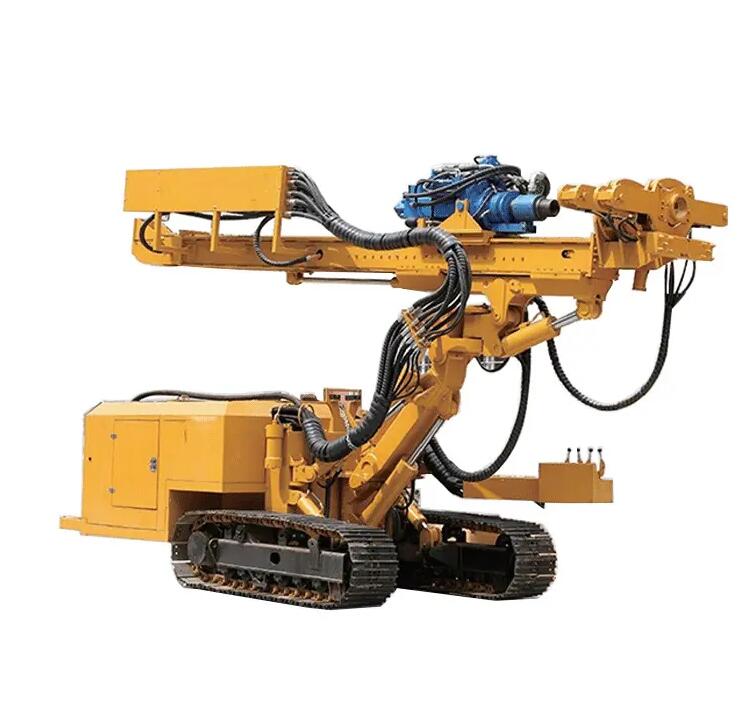

ఆధునిక అధిక-పీడన రిగ్‌లు పర్యవేక్షించడానికి సెన్సార్‌లు మరియు డేటా లాగర్‌లతో అమర్చబడి ఉంటాయి:

హైడ్రాలిక్ పారామితులు: ఇంజెక్షన్ ఒత్తిడి (సాధారణంగా 30-60 MPa), ప్రవాహం రేటు మరియు వాల్యూమ్.

మెకానికల్ పారామితులు: భ్రమణ వేగం (5-20 rpm), ఉపసంహరణ రేటు (5-30 cm/min), మరియు టార్క్.

గ్రౌట్ లక్షణాలు: సాంద్రత మరియు చిక్కదనాన్ని ఇన్‌లైన్‌లో కొలుస్తారు.

సహనానికి మించిన వ్యత్యాసాలు అలారాలను ప్రేరేపిస్తాయి, తక్షణ దిద్దుబాటు చర్యలను ప్రేరేపిస్తాయి. ఆటోమేటెడ్ సిస్టమ్‌లు నిజ-సమయ అభిప్రాయానికి ప్రతిస్పందనగా పారామితులను సర్దుబాటు చేయగలవు.

3. కాలమ్ జ్యామితి మరియు కొనసాగింపు హామీ

వర్టికాలిటీ మరియు అలైన్‌మెంట్: డ్రిల్ రాడ్ వర్టికాలిటీని పర్యవేక్షించడానికి ఇంక్లినోమీటర్‌లు లేదా గైరోస్కోపిక్ సాధనాలను ఉపయోగించండి, ప్రత్యేకించి లోతైన నిలువు వరుసల కోసం.

కాలమ్ వ్యాసం నియంత్రణ: ఉద్ధరణ పరీక్షలు లేదా మట్టి హీవ్ కొలతలు వంటి పరోక్ష పద్ధతులు వ్యాసం సమృద్ధిని సూచిస్తాయి. క్లిష్టమైన ప్రాజెక్ట్‌ల కోసం, డౌన్‌హోల్ కెమెరాలు లేదా జియోఫిజికల్ టోమోగ్రఫీని ఉపయోగించవచ్చు.

అతివ్యాప్తి ధృవీకరణ: ఖచ్చితమైన స్థాన వ్యవస్థల ద్వారా (GPS లేదా మొత్తం స్టేషన్) డిజైన్ ప్రకారం (సాధారణంగా 10–30% వ్యాసం) వరుస నిలువు వరుసలు అతివ్యాప్తి చెందేలా చూసుకోండి.

4. మెటీరియల్ నాణ్యత మరియు నిర్వహణ

బ్యాచింగ్ ప్లాంట్ నియంత్రణలు: బరువు-ఆధారిత కొలతలతో ఆటోమేటెడ్ బ్యాచింగ్ స్థిరమైన గ్రౌట్ కూర్పును నిర్ధారిస్తుంది.

నమూనా మరియు పరీక్ష: సమయం, బలం మరియు సాంద్రత తనిఖీలను సెట్ చేయడానికి తరచుగా గ్రౌట్ నమూనాలను తీసుకోండి.

సామగ్రి క్రమాంకనం: ప్రెజర్ గేజ్‌లు, ఫ్లో మీటర్లు మరియు పంపులను క్రమం తప్పకుండా క్రమాంకనం చేయండి.

5. నిర్మాణానంతర ధృవీకరణ

కోర్ డ్రిల్లింగ్ మరియు లాబొరేటరీ టెస్టింగ్: నిర్బంధించని సంపీడన బలం, సాంద్రత మరియు సజాతీయతను అంచనా వేయడానికి ఎంచుకున్న నిలువు వరుసల నుండి కోర్లను సంగ్రహించండి.

పారగమ్యత పరీక్షలు: కట్-ఆఫ్ గోడల కోసం, ఇన్-సిటు పారగమ్యత పరీక్షలు (ఉదా., ఫాలింగ్ హెడ్ పరీక్షలు) లేదా కోర్‌లపై ల్యాబ్ పరీక్షలను నిర్వహించండి.

నాన్-డిస్ట్రక్టివ్ టెస్టింగ్: క్రాస్‌హోల్ సోనిక్ లాగింగ్, థర్మల్ ఇమేజింగ్ లేదా రెసిస్టివిటీ సర్వేలు శూన్యాలు లేదా అసమానతలను గుర్తించగలవు.

లోడ్ పరీక్ష: లోడ్-బేరింగ్ నిలువు వరుసల కోసం ప్లేట్ లోడ్ పరీక్షలు లేదా సమగ్రత పరీక్షలను నిర్వహించండి.

6. డాక్యుమెంటేషన్ మరియు వర్తింపు

వీటితో సహా వివరణాత్మక నాణ్యత పత్రాన్ని నిర్వహించండి:

GPS అక్షాంశాలు మరియు లోతులతో రూపొందించిన రికార్డులు.

పారామీటర్ లాగ్‌లు మరియు క్రమరాహిత్య నివేదికలు.

ప్రయోగశాల పరీక్ష సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు.

డిజైన్ స్పెసిఫికేషన్‌లకు వ్యతిరేకంగా ఫలితాల పోలిక (ఉదా., బలం > 1 MPa, పారగమ్యత <10⁻⁶ cm/s).

కేసు ఉదాహరణ: టన్నెల్ పోర్టల్‌ను సీలింగ్ చేయడం

రైల్వే టన్నెల్ ప్రాజెక్ట్‌లో, ఇసుక కంకరలో పోర్టల్ చుట్టూ వాటర్‌టైట్ సీల్‌ను రూపొందించడానికి జెట్ గ్రౌటింగ్ ఉపయోగించబడింది. నాణ్యత నియంత్రణలో నిజ-సమయ ఒత్తిడి/ప్రవాహ పర్యవేక్షణ, రోజువారీ గ్రౌట్ పరీక్ష మరియు నిర్మాణానంతర కోరింగ్ ఉన్నాయి. ఒక కాలమ్ తక్కువ బలాన్ని చూపింది; నిర్మాణ సమయంలో మూసుకుపోయిన ముక్కు ఉన్నట్లు విచారణలో వెల్లడైంది. కాలమ్ మళ్లీ డ్రిల్లింగ్ చేయబడింది మరియు నీటి ప్రవేశాన్ని నివారించడం ద్వారా తిరిగి అమర్చబడింది.

సాధారణ ఆపదలు మరియు నివారణలు

అస్థిరమైన వ్యాసాలు: తరచుగా వివిధ ఉపసంహరణ వేగం కారణంగా. పరిహారం: ఆటోమేటెడ్ ఉపసంహరణ నియంత్రణ మరియు రైలు ఆపరేటర్లను ఉపయోగించండి.

బలహీనమైన బలం: పేలవమైన మట్టి-గ్రౌట్ మిక్సింగ్ లేదా సరికాని నీరు-సిమెంట్ నిష్పత్తి వలన సంభవించవచ్చు. పారామితులను సర్దుబాటు చేయండి మరియు మిక్సింగ్ సమయాన్ని పెంచండి.

పారగమ్యత సమస్యలు: రీ-గ్రౌటింగ్‌ని అతివ్యాప్తి చేయడం ద్వారా నిలువు వరుసల మధ్య ఖాళీలను పరిష్కరించవచ్చు.

తీర్మానం

లో నాణ్యత నియంత్రణజెట్ గ్రౌటింగ్అధిక-పీడన రిగ్‌లతో సాంకేతికత, నైపుణ్యం మరియు కఠినమైన ప్రోటోకాల్‌ల ఏకీకరణను డిమాండ్ చేసే బహుళ-లేయర్డ్ ప్రక్రియ. డిజిటల్ పర్యవేక్షణ, క్రమబద్ధమైన పరీక్ష మరియు అనుకూల నిర్వహణను స్వీకరించడం ద్వారా, ఇంజనీర్లు అత్యధిక పనితీరు ప్రమాణాలకు అనుగుణంగా ఉండే జెట్-గ్రౌటెడ్ ఎలిమెంట్‌లను అందించగలరు, భౌగోళిక సాంకేతిక నిర్మాణాల భద్రత మరియు దీర్ఘాయువును నిర్ధారిస్తారు.
